聚光灯下的生命

无人机技术对于应急救灾工作有着先天的优势,无人机能迅速到达恶劣的环境和地区,反应时间快,不受地理限制还能实时监督救灾进程,监视突发状况,有效的提高了救灾效率和质量提供及时准确的灾害信息




在搜救过程中,时间就是生命,但夜间可视度极差的因素,夜间搜救作业尤为困。这个问题困扰着众多无人机厂商。在研发团队经过多次调试之后,大智无疆Skyray 1终于面向市场发售了,再一次拓宽无人机搜救所需要的的产品,为抗灾救险贡献一份企业所应承担的责任!



无人机扫描搜索区域


无人机搜索到被困人员


锁定被困人员


无人机投放药品


Skyray 1专为无人机安防领域设计,光源采用高性能LED灯珠,聚光可照射距离为100米,配合大疆遥控器通道拓展组件使用,可控制探照系统的照射亮度和照射角度。


上图为大智无疆探照灯Skyray 1

下图为搭载探照灯的M600Pro


Skyray 1功能亮点

1、高亮聚光:高亮灯珠配合高效聚光杯,使得探照系统可照射远达100米的距离,看清更远处的细节。


2、远距离遥控:探照系统配合大疆八通道组件共同使用,遥控距离与无人机遥控距离同等,在无干扰的情况下,遥控距离可达5公里


3、电路集成:电路内置于快拆结构内,设计一体化,输入输出接口外置,方便输入输出信号。


4、安装快捷:Skyray 1的部件分为两部分,即:快拆部分、探照灯部分。两部分均采用整体设计,快拆接口采用通用快拆口,可以实现快速的安装和拆除,达到便捷使用的目的。

组装

利用专用配件将快拆部件安装在Matrice 600 的脚架上,然后将探照灯部件连接即可。

遥控器通道拓展组件安装使用说明

Matrice 600 系列遥控器的配件,共含有8 个旋钮/ 开关。用户可通过DJI Assistant 2 调参软件进行通道映射:

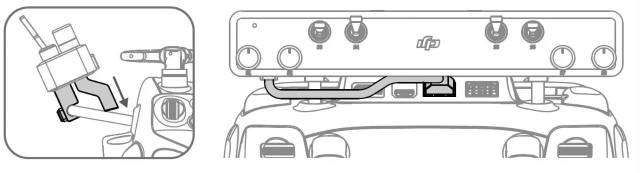

1.遥控器接口模块




安装之前需要自备工具:1.5mm 内六角扳手、十字螺丝刀

在实际使用的时候,只需把M600的遥控器本身自带的接口模块更换成新扩展件的接口模块,将扩展件连接线插入接口;此外把通道扩展模块卡在原来的M600的遥控器的背部金属支架上,即可完成安装;此外,还需要通过DJI Assistant 2调参软件,设置对应飞控上三方执行机构相对应的F通道的映射,即可实现对三方执行器的远程控制设置。

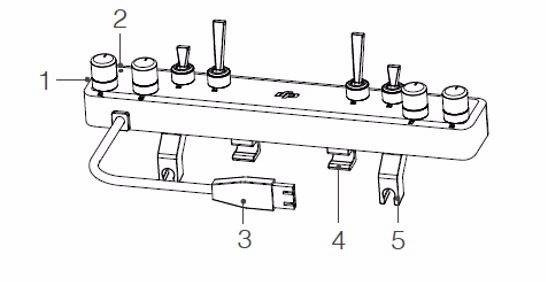

2.遥控器控制模块



1. S1 - S8 旋钮/ 开关 其中:S1、S2、S7、S8 为旋钮,S3、S6 为三位开关,S4、S5 为回弹开关

2. 状态指示   3. CAN 连接线    4. 水平卡扣    5. 竖直卡扣

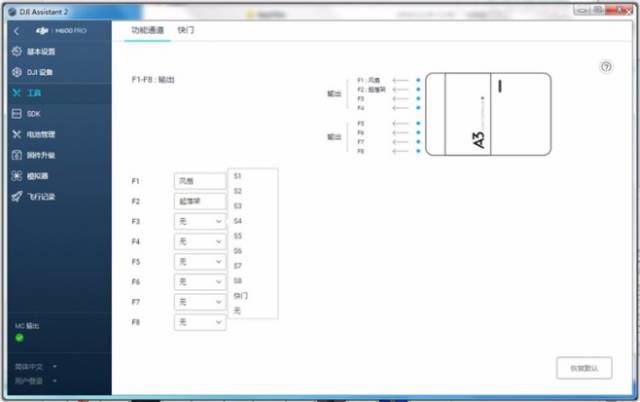

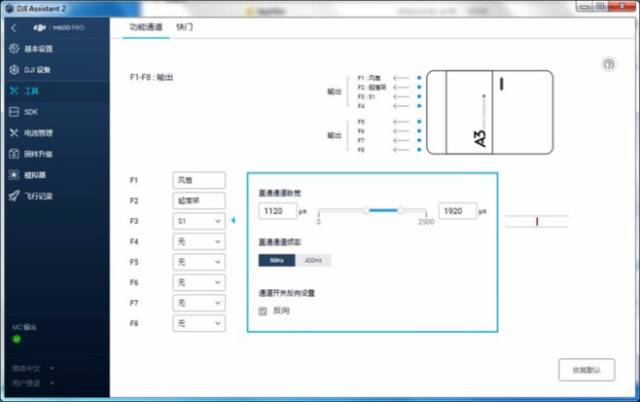

3.遥控器的通道映射



实际使用过程中 ,连接M600 Pro到 PC电脑端,打开DJI assistant 2 ,点击界面左侧的“工具按钮”,选择“功能通道”设置,按照自己的操作习惯以及三方负载设备连接飞控的通道接线位置,分别设置和定义 F3到F8 通道的对应的控制项。


自此,您就可以使用 M600 的控制器扩展配件实现各种三方设备的各种功能的控制了。


▌产品规格

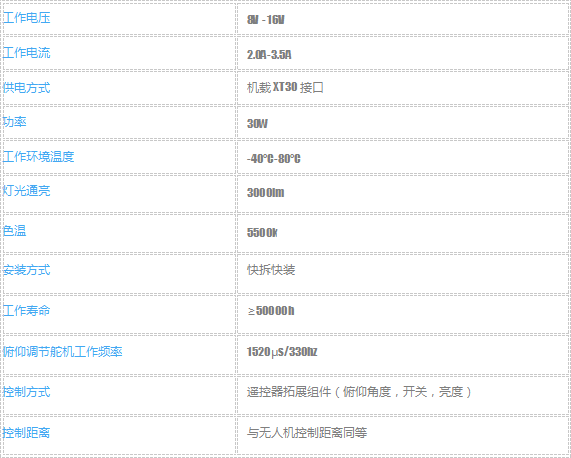

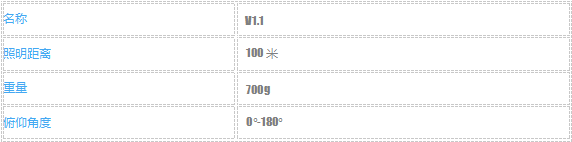

1.通用参数


2.详细参数


▌联系方式

1.电话:蔡经理—15915369283

2.邮箱:djichn@djichn.com
